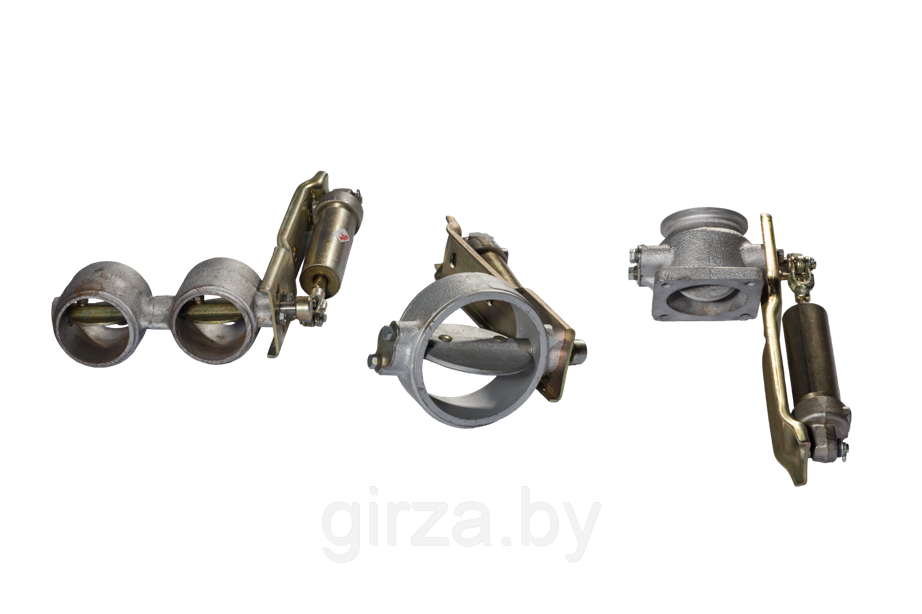

Заслонки моторного тормоза

Описание

Моторный тормоз - компрессионного типа, предназначен для притормаживания автомобиля на затяжных спусках дорог. Действие моторного тормоза основано на создании противодавления в выпускном трубопроводе путем перекрытия его проходного сечения. Заслонка установлена в выпускном трубопроводе двигателя перед глушителем. Она представляет собой литой корпус с поворотной заслонкой, которая при помощи пневмоцилиндра перекрывает выпускной трубопровод

бозначение

Технические характеристики

Спецификация

Примечания

101-3570010

Диаметр заслонки, мм - Dз=84-0,35
Масса заслонки,кг - 4,1

4371W1-3570010-000

Диаметр заслонки, мм - Dз=71-0,36-0,55
Масса заслонки,кг - 3,1

438043-3570010

Диаметр заслонки,мм - Dз=84-0,35
Масса заслонки,кг – 2,9

5336-3570010-03

Диаметр заслонки,мм - Dз=109-0,46
Масса заслонки,кг - 2,8

5434-3570010-03

Диаметр заслонки,мм - Dз=64-0,4
Масса заслонки,кг - 3,05

555142-3570010

Диаметр заслонки,мм - Dз=71-0,36-0,55
Масса заслонки,кг - 2,43

630300-3570010

Диаметр заслонки,мм - Dз=109-0,46
Масса заслонки,кг - 3,7

642290-3570010

Диаметр заслонки,мм - Dз=109-0,46
Масса заслонки,кг - 3,75

6430W8-3570010-000

Диаметр заслонки,мм - Dз= 84-0,35
Масса заслонки,кг - 3,05

64221-3570010-01

Диаметр заслонки,мм Dз= 109-0,46
Масса заслонки,кг - 2,8
