Опрыскиватель навесной ОН-600-12
Опрыскиватель выполнен в виде навесной машины, агрегатируемой с трактором тягового класса не ниже 1,4 кН.
Опрыскиватель состоит из рамы 1, бака 2 для рабочей жидкости, мембранно-поршневого насоса 3, блока 4 регулировки давления и управления потоком жидкости (блок управления), всасывающей коммуникации с фильтром 5, штанги.
Рама оборудована подножкой 6, которая может переустанавливаться на левую и правую сторону рамы.

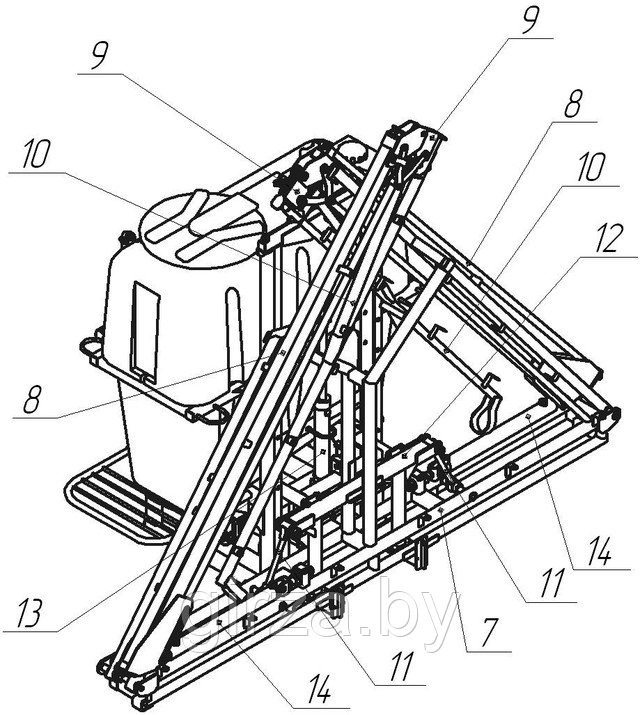

Штанга состоит из семи секций: центральная 7, две средние 8, две поворотные 9 и два концевика 10, которые шарнирно закреплены шкворнями под углом к вертикали с поджатием пружиной.
Центральная секция 7 штанги крепится к рамке 12 посредством растяжек 11.
Рамка 12 механизма подъёма посредством гидроцилиндра 13 и троса перемещается в направляющих рамы для регулировки высоты опрыскивания.
Раскладывание штанги в рабочее положение производится с помощью гидроцилиндров 14. Гидроцилиндры установлены между центральной и средними секциями.
Для визуального определения уровня жидкости в баке имеется уровнемер 16.

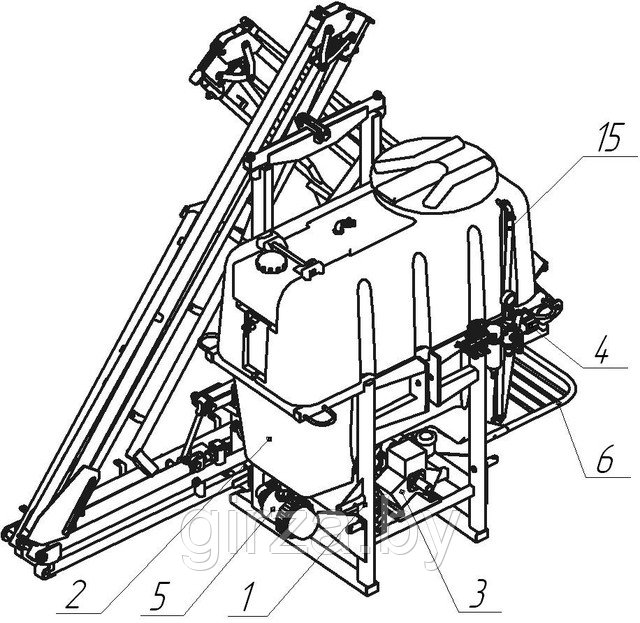

Опрыскиватель ОН-600-12:
1- рама; 2 – бак основной; 3 – насос; 4 – блок управления; 5 – фильтр линии всасывания; 6 – подножка; 7 – секция центральная; 8 - секция средняя; 9 - секция поворотная; 10 – концевик; 11 – растяжка; 12 – рамка; 13 – гидроцилиндр подъема; 14 – гидроцилиндр складывания; 15 – уровнемер.
Трехходовой кран обеспечивает переключение следующих режимов работы опрыскивателя: «Опрыскивание», «Слив жидкости».

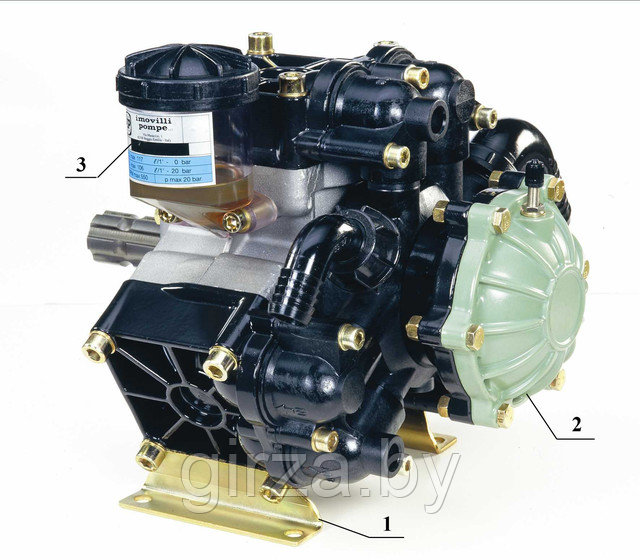

Насос D 123:
1 – кронштейн крепления; 2 – демпферная камера; 3 - масляная емкость.
Насос мембранно-поршневого типа обеспечивает подачу жидкости под давлением к узлам распыла и гидромешалке. Крепление насоса к раме осуществляется болтовым соединением через кронштейн 1.
Основные технические характеристики насоса:
· производительность – не более 120 л/мин;
· максимальное рабочее давление – не более 2,0 МПа;
· максимальная потребляемая мощность – не более 4,2 кВт.
Привод насоса осуществляется от ВОМ трактора через карданную передачу.
Внимание!
1. Максимально допустимая частота вращения ВОМ трактора – 540 об/мин.
Блок управления предназначен для регулировки количества жидкости, подаваемой на штангу опрыскивателя, за счет изменения давления в системе нагнетания. Все исполнительные механизмы имеют ручной привод.

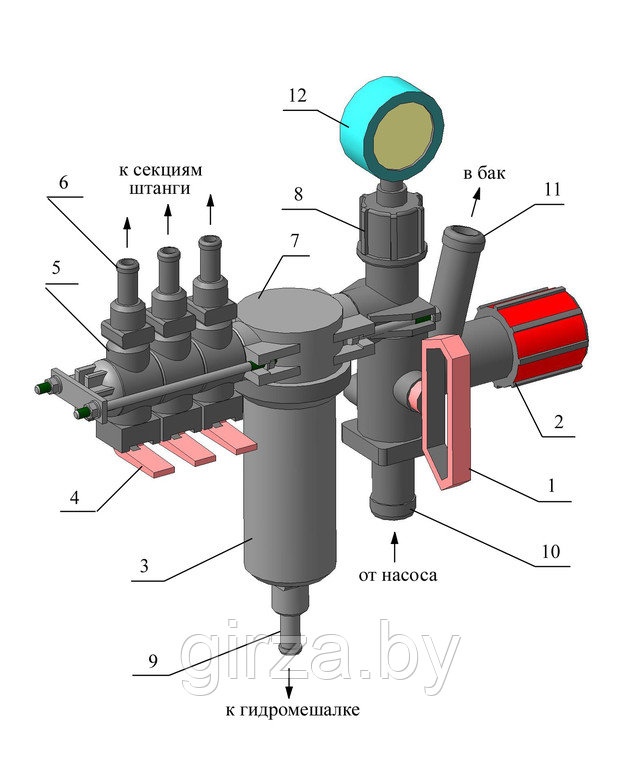

Блок регулировки давления и управления потоком жидкости:
1 – рукоятка управления главным клапаном; 2 - рукоятка регулятора давления; 3 - корпус фильтра; 4 – рычаг включения (отключения) секции; 5 – секция блока распределения; 6 – штуцер; 7 – головка фильтра; 8 – демпферное устройство; 9-11 – штуцер; 12 – манометр.
Главный клапан, управляемый рукояткой 1 предназначен для управления общим потоком жидкости, идущей от насоса (патрубок 10 – входной). Если подача жидкости на штангу опрыскивателя отключена, вся жидкость направляется на слив в основной бак через патрубок 11. Если подача жидкости на штангу опрыскивателя включена, то поток направляется через секцию регулировки давления и фильтр 3 к блоку секций 5 распределения жидкости. Давление жидкости, подаваемое на штанги, регулируется маховиком 2. Излишки потока направляются в бак (на перелив). Давление контролируется манометром 12.
Для предотвращения контакта рабочей жидкости с манометром служит масляный демпфер, расположенный под гайкой 8 и представляющий собой масляную резиновую эластичную ванну, заполненную маслом.
Перед подачей жидкости на штангу, она проходит очистку в фильтре 3. От фильтра жидкость подается (от патрубка 9) на эжекторную гидромешалку, которая создает турбулентное движение жидкости в баке.
Фильтр 3 необходимо промывать не реже 1 раза в смену. Для этого снимается корпус фильтра и извлекается фильтрующий элемент.
Принцип работы опрыскивателя
При включении ВОМ трактора поток мощности передается на вал насоса 1. Жидкость из основного бака засасывается через патрубок 8, проходит через кран 5 и фильтр 2 и поступает в насос.

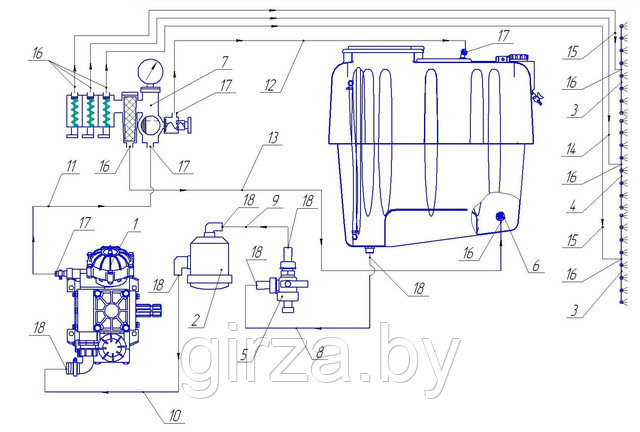

Гидравлическая схема опрыскивателя:
1 – насос; 2 – фильтр заборный; 3,4 – секции штанги; 5 – трехходовой кран; 6 – бак основной с бачком для мытья рук; 7 – блок регулировки давления и распределения потока жидкости;16 – эжекторная гидромешалка
Жидкость под давлением поступает к блоку управления. Блок регулировки 7 устанавливает давление в системе нагнетания, обеспечивающее внесение необходимого количества рабочей жидкости на гектар при заданной скорости опрыскивателя.
После блока регулировки давления жидкость поступает к блоку распределения, где каждая секция обеспечивает запитку секций 3 и 4 штанги.
Узел распыла состоит из отсечного устройства с индифидуальным фильтром и распылителя, который фиксируется с помощью байонетной гайки. Отсечное устройство обеспечивает отсутствие подтекания жидкости из коллектора линии нагнетания при отключенном приводе насоса. Индивидуальный фильтр предотвращает засорение распылителей.
Распылители дробят рабочую жидкость на капли оптимального размера и равномерно распределяют ее втоль штанги опрыскивателя. Опрыскиватель комплектуется плоскофакельными щелевыми распылителями различной производительности, обеспечивающими качественное применение любых типов пестицидов.
При включении в работу гидромешалки 16, жидкость поступает под давлением в ее эжектор и увлекает за собой жидкость, находящуюся в баке. Суммарный объем жидкости, проходящий через гидромешалку за 1 минуту составляет не менее 10 % объема основного бака.
Технические характеристики
Наименование
|
Ед. измер. |
Значение |
Тип |
|
навесной |
Производительность за 1 час основного времени |
га/ч |
9,6...14,4 |
Рабочая скорость |
км/ч |
8…12 |
Ширина захвата |
м |
12 |
Вместимость основного бака, не менее |
л |
600 |
Высота установки штанги относительно поверхности поля |
мм |
600…1580 |
Производительность насоса |
л/мин |
120 |
Масса, не более |
кг |
400 |
Габаритные размеры в транспортном положении, не более длина ширина высота |
мм |
1210 2930 2260 |
